一、設備用途：

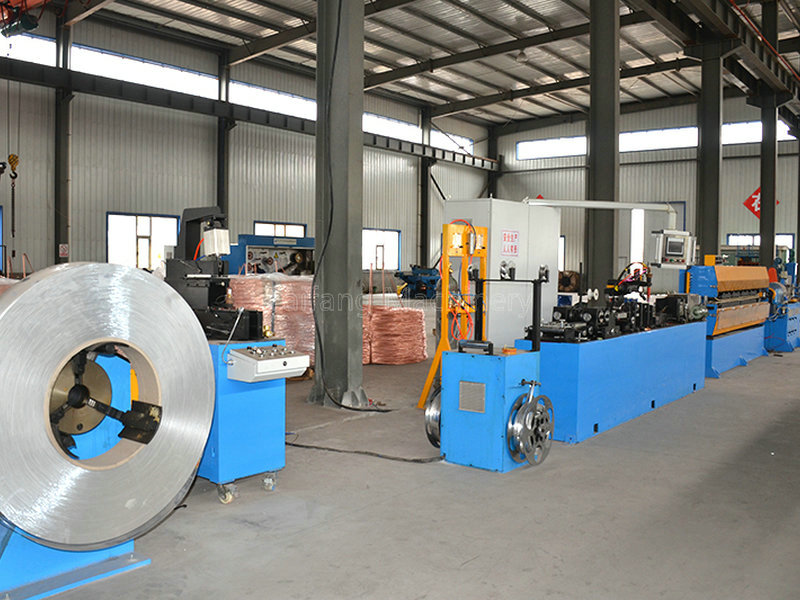

1.該生產線使用不同的模具可以生產鐵路信號電纜、柔性防火電纜、中壓電纜、高鐵銅合金貫通地線等電纜的金屬護套。將清潔干凈的銅帶（鋁帶或不銹鋼帶）精確切邊后，通過焊接成型專用模具縱包成型，在惰性氣體保護下進行連續對接縱縫焊接，經拉伸定徑和軋紋而成產品。

2.NG/A-BTLY隔離型礦物絕緣防火電纜的鋁金屬護套焊接。

3.YTTW柔性防火電纜的銅管焊接軋紋。

二、工藝流程：

纜芯放線→纜芯導向→纜芯張力控制→金屬帶放帶→金屬帶接帶→金屬帶精切→廢邊收卷→精密縱包成形→氬弧縱縫對接焊→冷卻潤滑→拉伸定徑→負壓吹干→牽引→軋紋→噴字→收線張力控制→成盤收排線。

三、技術參數：

1．焊接外徑：φ8～φ60mm

2．焊接金屬帶材料：銅、鋁、不銹鋼

3．焊接金屬帶厚度：

a銅帶：0.3～1.2mm

b.鋁帶：0.3～2.0mm

c.不銹鋼帶：0.2～0.5mm

4．焊接金屬帶寬度：20～200mm

5．焊接速度：0.5～20m/min（連續可調）：連續焊接長度

a.厚度0.4mm銅帶：7.0～9.0 m/min：2.0km

b.厚度0.5mm銅帶：5.0～8.0 m/min：1.5km

c.厚度0.8mm銅帶：3.0～6.0 m/min：1.0km

d.厚度1.2mm鋁帶：20.0 m/min：4.0km

6．牽引速度：0.5～20m/min

7．焊接方式：直流氬弧焊、高頻引弧

8．焊接電流：5-405A連續可調，24小時連續工作電流300A

9．軋紋方式：偏芯式軋紋

10．軋紋節距：3.5～20.0mm（在線可調）

11．軋紋深度：0.5～4.0mm（在線可調）放線盤規格：PN1250～PN2500

12．收線盤規格：PN1250～PN2500

13．放帶機電機功率：2.2kw

14．廢邊收卷電機功率：0.37kw×2臺

15．牽引機電機功率：11kw（交流變頻調速）

16．軋紋機電機功率：11kw（交流變頻調速）

17．軋紋機最高轉速：3000r/min

18．裝機總?cè)萘?/span>：70KVA

19．生產線方向：面對主機正面，左放線，右收線（右手機）

20．設備顏色：依客戶要求。
